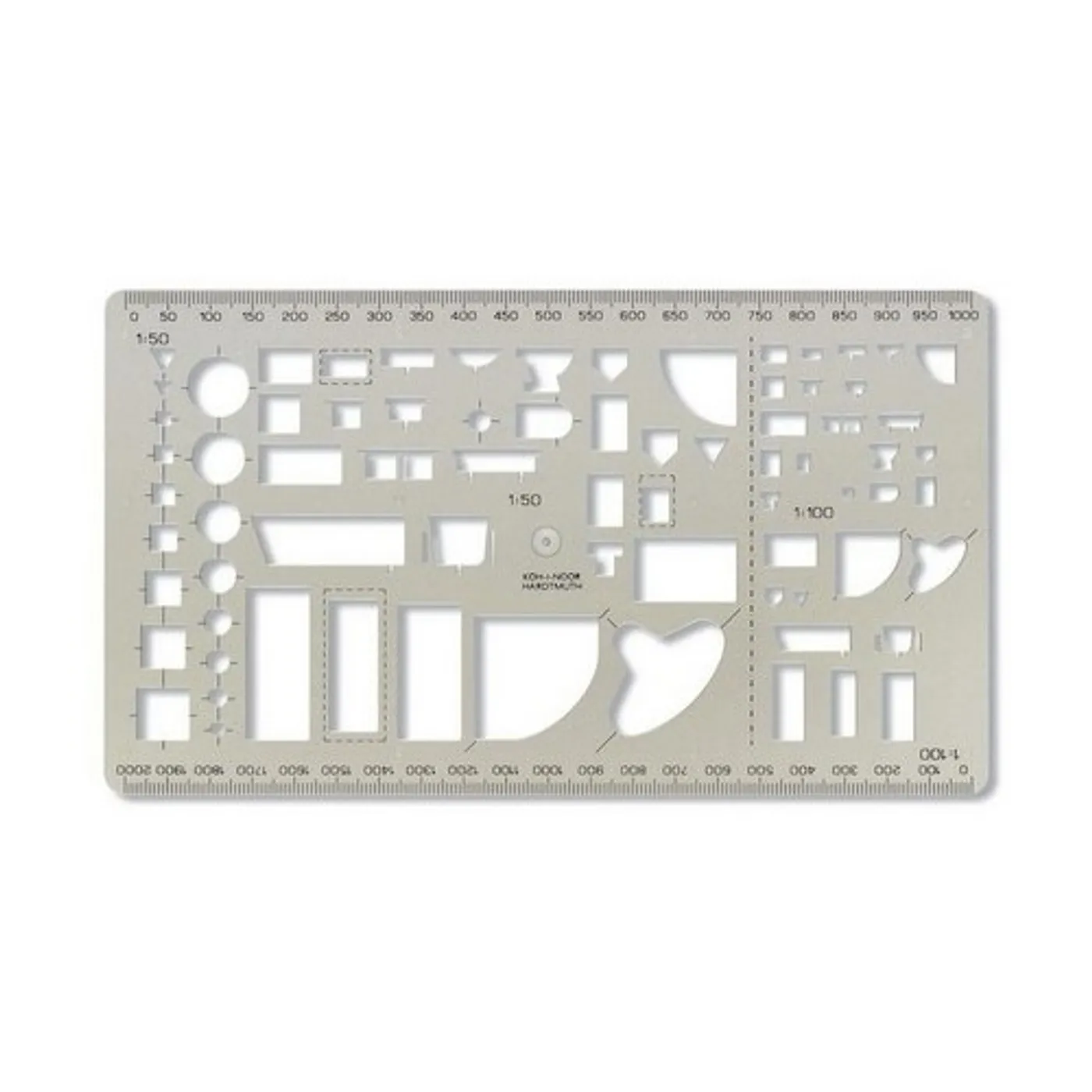

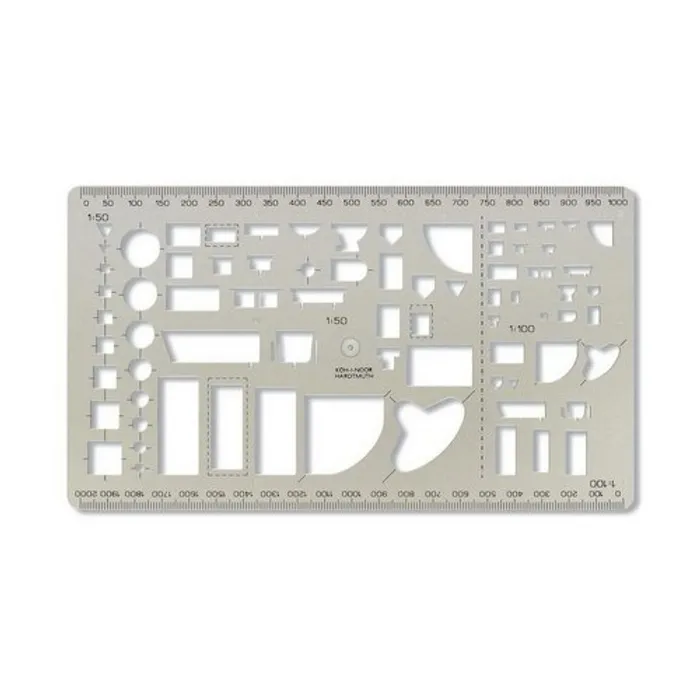

Szablon 749270 sanitarny

Wanny, kabiny prysznicowe, umywalki, toalety lub zlewy kuchenne są rysowane na dokumentacji projektowej za pomocą schematycznych oznaczeń. Szablon zawiera je jako wycięcia wewnętrzne, więc wystarczy przyłożyć znaczek do planu i obrysować go, w dwóch najczęstszych skalach budowlanych.

Oznaczenia w skali 1:50 i 1:100

Wycinki schematycznych oznaczeń są podzielone na 2 części: jedna w skali 1:50, druga w skali 1:100. Skala 1:50 jest używana w szczegółowych planach poszczególnych pomieszczeń, 1:100 w ogólnych planach całego mieszkania lub kondygnacji. Dzięki szablonowi możesz wykonać zarówno szczegółowy projekt łazienki, jak i ogólną dyspozycję domu, bez konieczności przeliczania oznaczeń.

Zawiera podstawowe symbole wyposażenia łazienek i kuchni, takie jak wanny, umywalki i toalety. Dzięki temu nadaje się zarówno do projektowania nowej łazienki, jak i do zaznaczenia istniejącego stanu przed remontem.

Skale, które liczą za Ciebie

Na dłuższych krawędziach szablonu są wydrukowane skale długości w skalach 1:50 i 1:100. Dzięki temu zmierzysz wymiary pomieszczenia lub odległość urządzenia sanitarnego od ściany bezpośrednio w rzeczywistych wartościach, bez przeliczania milimetrów na rysunku. Skale są naniesione precyzyjnym sitodrukiem, który jest odporny na zużycie podczas normalnego użytkowania.

Szablon jest wykonany z dymionego przezroczystego polistyrenu, dzięki czemu widać przez niego ściany i osie planu, a oznaczenie można umieścić dokładnie. Dzięki wymiarowi 210 × 120 mm wygodnie mieści się w arkuszach z rysunkami.

Kto z niej skorzysta

Szablon jest praktyczny dla studentów kierunków budowlanych i architektury, projektantów instalacji sanitarnych i budowniczych, którzy rysują ręczne szkice dyspozycji. Znajdzie zastosowanie również u sprzedawców i monterów łazienek i kuchni, którzy muszą szybko nakreślić rozmieszczenie urządzeń klientowi, oraz u osób, które samodzielnie planują remont łazienki. Można z nim pracować oznaczonym ołówkiem, mikroołówkiem lub piórami technicznymi.
